হাইড্রোলিক মাল্টিফাংশনাল ড্রিলিং রিগ এর বেসিক প্রেসার কন্ট্রোল সার্কিট

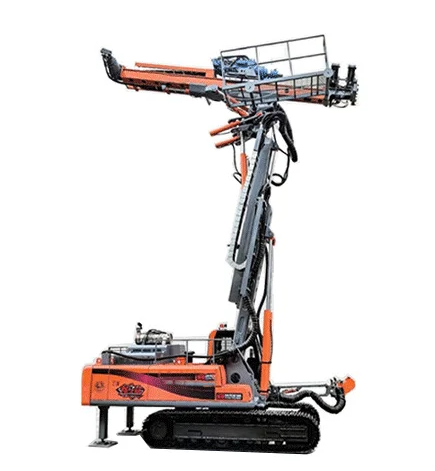

মৌলিক চাপ নিয়ন্ত্রণ সার্কিটহাইড্রোলিক মাল্টিফাংশনাল ড্রিলিং রিগ

মৌলিক চাপ নিয়ন্ত্রণ সার্কিটটি সমালোচনামূলকভাবে গুরুত্বপূর্ণ, কারণ এটি হাইড্রলিক মাল্টিফাংশনাল ড্রিলিং রিগের অ্যাকচুয়েটরদের প্রয়োজনীয় বল এবং টর্ক সরবরাহ করে। এই সার্কিটে ব্যবহৃত মূল উপাদান হল চাপ নিয়ন্ত্রণ ভালভ, যা জলবাহী চাপ নিয়ন্ত্রণ করে। মৌলিক চাপ নিয়ন্ত্রণ সার্কিট হাইড্রোলিক মাল্টিফাংশনাল ড্রিলিং রিগ পরিচালনায় একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

ব্যালেন্সিং সার্কিট

ব্যবহারিক প্রকৌশলে, হাইড্রোলিক মাল্টিফাংশনাল ড্রিলিং রিগের উল্লম্ব হাইড্রোলিক সিলিন্ডার তার নিজস্ব মাধ্যাকর্ষণ কারণে নিচে নামতে পারে। এটি প্রতিরোধ করার জন্য, একটি ব্যালেন্সিং সার্কিট নিযুক্ত করা যেতে পারে। এই ধরনের সার্কিটগুলি সাধারণত ক্রেনে ভারসাম্যহীন লুফিং, উত্তোলন এবং টেলিস্কোপিং মেকানিজম, সেইসাথে হাইড্রোলিক প্রেসে প্লাঞ্জার, পিস্টন এবং স্লাইডার মেকানিজমের মতো মাধ্যাকর্ষণ ডিসেন্ট মেকানিজমগুলিতে ব্যবহৃত হয়। ভারসাম্যপূর্ণ সার্কিট অন্তর্ভুক্ত:

(1) সমর্থন এবং গতি সীমিত নিয়ন্ত্রণের জন্য একটি চেক সিকোয়েন্স ভালভ ব্যবহার করে ভারসাম্যপূর্ণ সার্কিট।

(2) গতি সীমিত করার জন্য একটি চেক থ্রটল ভালভ এবং লক করার জন্য একটি হাইড্রোলিক-নিয়ন্ত্রিত চেক ভালভ ব্যবহার করে ব্যালেন্সিং সার্কিট।

চাপ রক্ষণাবেক্ষণ সার্কিট

নামটি বোঝায়, একটি চাপ বজায় রাখার সার্কিট চাপকে স্থির রাখে, কাজের চক্রের একটি নির্দিষ্ট পর্যায়ে একটি নির্দিষ্ট চাপ বজায় রাখে। এই ধরনের সার্কিটের তিনটি প্রধান বৈশিষ্ট্য রয়েছে:

(1) স্থিতিশীল চাপ

(2) নির্ভরযোগ্য অপারেশন

(3) শক্তি দক্ষতা.

চাপ কমানোর সার্কিট

একটি চাপ হ্রাসকারী সার্কিট হাইড্রোলিক সার্কিটের চাপ কমিয়ে দেয়। এটি অন্যান্য ভালভের সাথে চাপ হ্রাসকারী ভালভের সমন্বয়ের মাধ্যমে অর্জন করা হয়। এই সার্কিটের সাহায্যে, পাম্পের সরবরাহ চাপের চেয়ে কম একটি স্থিতিশীল চাপ পাওয়া যেতে পারে।

চাপ নিয়ন্ত্রণ সার্কিট

একটি চাপ নিয়ন্ত্রক সার্কিটের কাজ হল হাইড্রোলিক মাল্টিফাংশনাল ড্রিলিং রিগ বা একটি নির্দিষ্ট অংশের সম্পূর্ণ হাইড্রোলিক সিস্টেমের চাপ একটি ধ্রুবক মান বা একটি নির্দিষ্ট সীমার নিচে বজায় রাখা। চাপ নিয়ন্ত্রক সার্কিট অন্তর্ভুক্ত:

(1) একক-পর্যায়ের চাপ নিয়ন্ত্রণকারী সার্কিট

(2) মাল্টি-পর্যায়ের চাপ নিয়ন্ত্রণকারী সার্কিট

(3) স্টেপলেস চাপ নিয়ন্ত্রক সার্কিট।

চাপ তীব্রতা সার্কিট

হাইড্রোলিক সিস্টেমের চাপ বাড়ানোর জন্য একটি চাপ তীব্রকারী সার্কিট ব্যবহার করা হয়হাইড্রোলিক মাল্টিফাংশনাল ড্রিলিং রিগ. এই সার্কিটটি ব্যবহার করে, তুলনামূলকভাবে কম আউটপুট চাপ সহ একটি হাইড্রোলিক পাম্প উচ্চ-চাপের তেল পেতে ব্যবহার করা যেতে পারে। উপরন্তু, সংকুচিত বায়ু একই প্রভাব অর্জন করার জন্য একটি শক্তি উৎস হিসাবে ব্যবহার করা যেতে পারে। একটি ইনটেনসিফায়ার এই সার্কিটের একটি অপরিহার্য উপাদান, যার মধ্যে রয়েছে:

(1) একক-অভিনয় তীব্রকারী

(2) ডাবল-অ্যাক্টিং ইনটেনসিফায়ার।

আনলোড সার্কিট

আনলোডিং সার্কিটের কাজ হল হাইড্রোলিক পাম্পকে প্রায় কোনো চাপ ছাড়াই কাজ করতে দেওয়া। আনলোডিং সার্কিটের সুবিধার মধ্যে রয়েছে:

(1) মোটর ঘন ঘন স্টার্ট করা এড়িয়ে চলা

(2) হাইড্রোলিক মাল্টিফাংশনাল ড্রিলিং রিগের হাইড্রোলিক সিস্টেমে তাপ উত্পাদন হ্রাস করা

(3) শক্তি ক্ষয় কমানো

(4) মোটর এবং পাম্পের পরিষেবা জীবন বাড়ানো।

সাধারণত ব্যবহৃত আনলোডিং সার্কিট অন্তর্ভুক্ত:

(1) আনলোডিং ভালভ হিসাবে বাহ্যিকভাবে নিয়ন্ত্রিত সিকোয়েন্স ভালভ ব্যবহার করে আনলোডিং সার্কিট

(2) একটি দ্বিমুখী, দ্বি-পজিশন ভালভ সহ একটি বাইপাস ব্যবহার করে সার্কিট আনলোড করা

(3) একটি পাইলট-চালিত ত্রাণ ভালভ ব্যবহার করে আনলোড সার্কিট

(4) একটি M (বা H, K) টাইপ দিকনির্দেশক ভালভের নিরপেক্ষ অবস্থান ফাংশন ব্যবহার করে আনলোডিং সার্কিট।
